Van điện từ giảm áp phi 60 coil 3 cổng

Mô tả

Van điện từ giảm áp phi 60 coil 3 cổng là tên gọi kỹ thuật nhiều bà con quen dùng. Đây là thiết bị van điều khiển tự động bằng điện, cho phép đóng, mở dòng nước mà không cần thao tác tay. Sản phẩm tích hợp thêm bộ giảm áp, giúp ổn định áp suất nước đầu ra dù áp đầu vào có thay đổi. Phi 60 là đường kính ống nước mà van lắp vào. Coil 3 cổng có 3 đường điều khiển áp lực, cổng vào, ra, trung gian giúp van đóng mở êm, chính xác và ổn định hơn.

Bà con ở Tây Nguyên trồng cà phê, hồ tiêu, cao su; bà con ở miền Đông Nam Bộ trồng cây ăn trái sầu riêng, chôm chôm, bưởi, cam, xoài; Bà con miền Tây chuyên trồng rau màu và cây công nghiệp ngắn ngày. Hoặc các trang trại quy mô lớn, hợp tác xã, khu nông nghiệp công nghệ cao đều sử dụng van điện từ giảm áp phi 60 coil 3 cổng rất nhiều.

Bà con dùng loại van này ở từng vùng địa hình khác nhau, nước mạnh cần giảm áp để lượng nước ra phù hợp, đủ cấp ẩm, đủ dùng cho các khu vực tưới, đảm bảo nguồn nước ổn định, tự động, thông minh.

Thông số kỹ thuật van điện từ giảm áp phi 60 coil 3 cổng

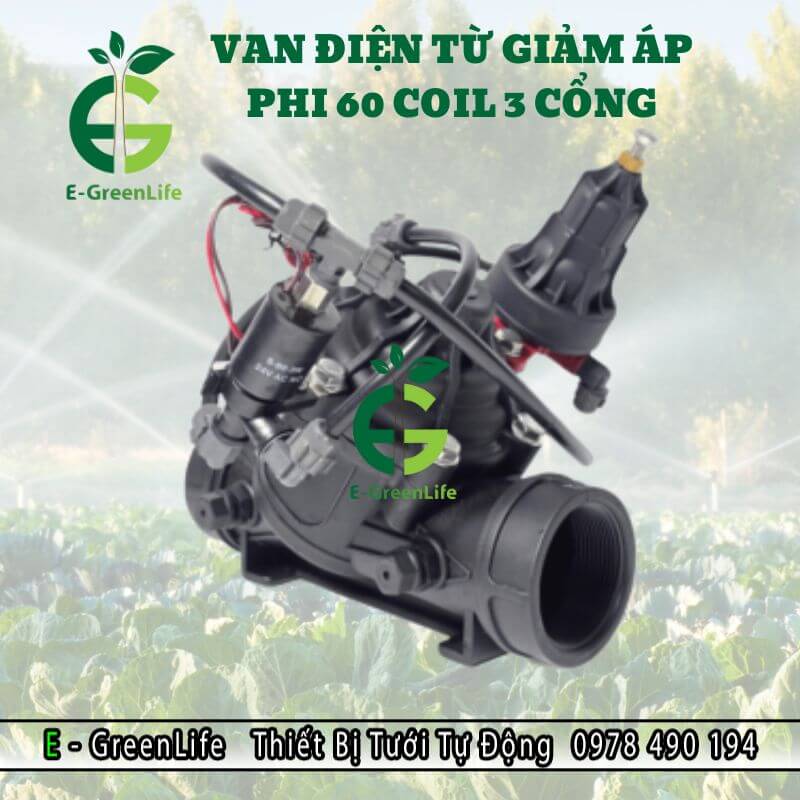

Hình ảnh Van điện từ giảm áp phi 60 coil 3 cổng E-GreenLife

• Thương hiệu phân phối: E-Green
• Solenoid: Có 3 với loại điện áp khác nhau 220VAC/24VAC/24VDC. Bà con xem phù hợp với nguồn điện có sẵn của hệ thống để van hoạt động ổn định, bền và an toàn.
• Ren trong: 60mm (2″”)
• Kiểm soát áp đầu ra để bảo vệ thiết bị sau van. Sử dụng lọc lưới/lọc đĩa để lọc nước trước van để đảm bảo chất lượng nguồn nước giúp van hoạt động ổn định
• Điều khiển giảm áp thủ công hoặc tự động
• Lưu lượng dòng chảy: =< 50 m3/h
• Áp lực hoạt động 1 -10bar. Khuyến cáo áp lực tối thiểu trên 1 Bar để van có thể mở cho nước đi qua
• Vật liệu: Nhựa Nylon gia cường sợi thủy tinh
• Bảo hành 12 tháng

Đặc điểm cấu tạo và nguyên lý hoạt động

Bộ van điên từ giảm áp phi 60 coil 3 cổng được cấu tạo như sau từ các bộ phận: Thân van, cuộn coil điện, màng và trung gian bên trong, bộ giảm áp, đầu ren nối phi 60, ống xả. Cụ thể:

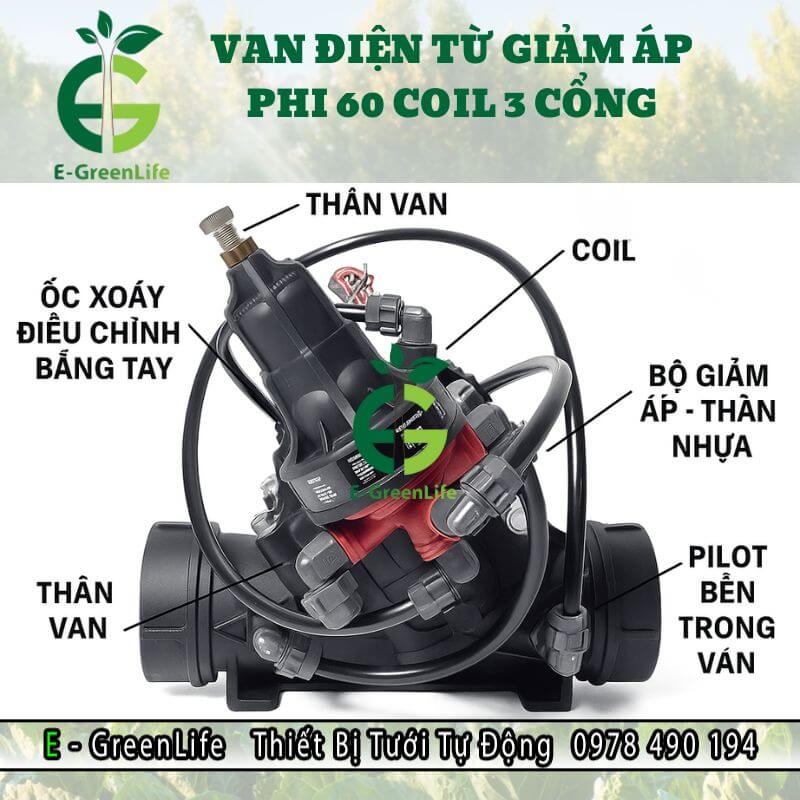

Cấu tạo van điện từ giảm áp phi 60 coil 3 cổng

1. Thân van điện xoay chiều giảm áp phi 60 coil 3 cổng

Thân van (body) được làm bằng nhựa Nylon (Polyamide viết tắt là PA) gia cường sợi thủy tinh. Đây là vật liệu kỹ thuật cao cấp có chất liệu bền hơn ABS hoặc PVC rất nhiều lần, chịu được áp lực nước cao (thường trên 10 bar), không bị biến dạng khi nhiệt độ thay đổi. Chất liệu này giúp van nhẹ, chống ăn mòn, chịu thời tiết tốt, thích hợp đặt ngoài đồng, giảm chi phí so với kim loại.

Gia cường sợi thủy tinh (Glass Fiber Reinforced) tức là trộn thêm sợi thủy tinh ngắn (5–30%) vào trong nhựa Nylon khi sản xuất. Các sợi thủy tinh này làm tăng độ cứng, độ bền kéo và khả năng chịu áp suất của vật liệu. Nhờ đó, vật liệu này cứng gấp 2 – 3 lần Nylon thường; chịu áp lực nước lên tới 12–16 bar; không bị nứt khi lắp đặt hay chịu rung; Không bị giãn nở hoặc cong vênh khi nhiệt độ ngoài trời cao (50–60°C).

Nguyên lý hoạt động của thân van điện từ giảm áp phi 60 coil 3 cổng là khoang dẫn nước chính, chịu lực, gắn các cổng vào/ra, giữ toàn bộ hệ cơ khí và bộ phận điều khiển tự động (pilot) bên trong van điện từ giúp cho màng van đóng mở khi có yêu cầu.

2. Coil 3 cổng của van điện từ giảm áp phi 60

Cuộn coil điện (Solenoid coil / coil điện) của van điện từ là cuộn dây đồng bọc vỏ cách điện. Vỏ coil có thể bằng nhựa chịu nhiệt hoặc vỏ kim loại tùy loại. Hỗ trợ các điện áp thông dụng: 220VAC, 24VAC, 24VDC.

• Cổng IN (điện áp vào) 220VAC là điện áp xoay chiều 220V như chúng ta đang dùng ở nhà, có nhiệm vụ nhận tín hiệu áp lực hoặc nước từ khoang chính của van.
• Cổng OUT (điện áp ra): 24VAC là điện áp xoay chiều 24V có nhiệm vụ xả áp ra môi trường hoặc về ống thoát khi coil kích hoạt.
• Cổng trung gian (pilot) 24VDC là điện áp một chiều 24V ở khu vực trung gian bên trong thân ống, điều khiển khoang pilot hoặc màng van.

Nguyên lý hoạt động của coil điện 3 cổng là: Khi có điện, coil sinh ra từ trường, kéo lõi (plunger) mở hoặc khóa đường pilot, từ đó điều khiển màng/chốt chính để van mở hoặc đóng. Điều này cho phép điều khiển đóng–mở từ xa bằng timer hoặc bộ điều khiển, rất tiện cho tưới tự động, tiết kiệm công lao động.

3. Màng (diaphragm) và khoang pilot (bên trong thân van)

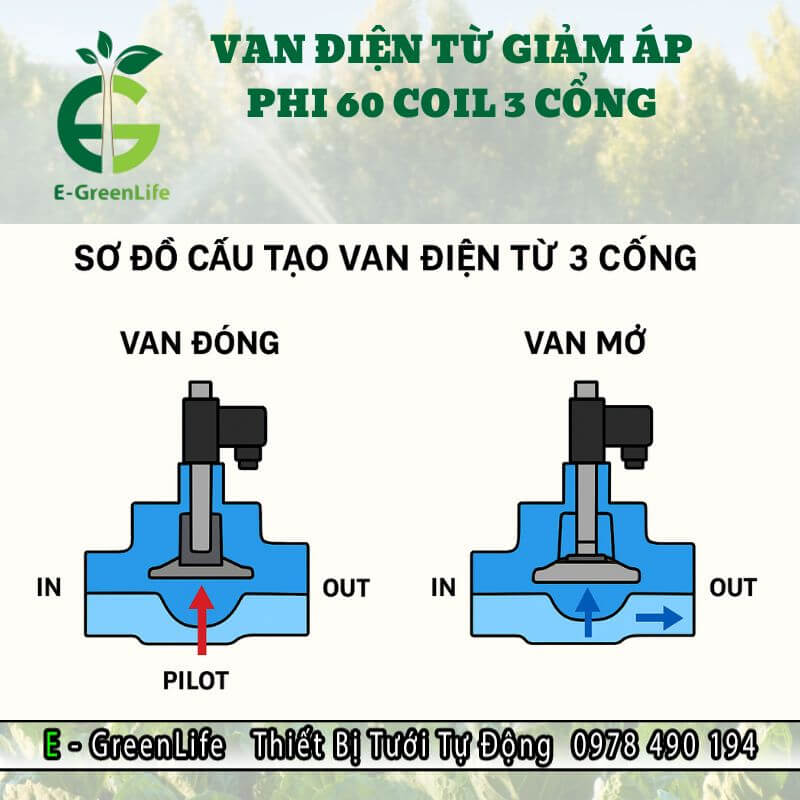

Sơ đồ nguyên lý cấu tạo van điện từ giảm áp phi 60 coil 3 cổng

Màng của van điện từ giảm áp phi 60 coil 3 cổng được làm bằng cao su kỹ thuật (EPDM/NBR) có độ đàn hồi và kháng hóa chất/ozone tốt. Khoang pilot gồm các lỗ, kênh dẫn và van pilot nhỏ.

Màng chịu áp lực tách khoang inlet và outlet; trạng thái mở/đóng của van chính được điều khiển bằng chênh áp giữa hai khoang thông qua pilot. Coil chỉ cần thao tác pilot nhỏ, chứ không kéo trực tiếp van lớn giúp van hoạt động mượt và bền.

Cơ chế pilot + diaphragm cho độ nhạy cao, tiêu thụ điện thấp khi thao tác, và chịu được áp lực lớn mà vẫn hoạt động êm, giảm mòn cơ khí.

4. Bộ giảm áp tích hợp

Bộ giảm áp là cụm điều chỉnh ccó lò xo, trục điều chỉnh, một màng phụ bằng nhựa/kim loại nhỏ. Bộ phận này giúp van điện từ giữ áp suất đầu ra ổn định ở mức đặt trước bất kể biến động áp lực đầu vào. Chẳng hạn bơm khởi động, biến động lưới nước, van sẽ duy trì áp suất downstream phù hợp cho đầu nhỏ giọt hoặc béc.

Bộ giảm áp của van điện từ phi 60mm giúp bảo vệ đầu tưới (tránh béc, small drippers bị vỡ do áp cao), đảm bảo phân phối nước đều giữa các nhánh, giảm hao hụt nước và tổn thất năng suất do tưới không đều.

5. Đầu ren kết nối với ống nước

Các đầu ren hoặc cổng hàn cho đường ống vào/ra, làm bằng nhựa cùng thân hoặc có ren trong như mẫu van điện từ giảm áp phi 60 coil 3 cổng giúp kết nối van với ống PVC/HDPE, hoặc nối ống dẫn đến hệ thống. Bộ phận này phù hợp nhiều loại đường ống, dễ thay thế và sửa chữa. Có nhiều kích thước như phi 27, phi 34, phi 60, phi 114…

6. Ống pilot và phụ kiện

Bộ phận này là ống nhỏ bằng nhựa, vít xả bằng đồng/nhựa. Bộ phận này dẫn áp pilot, điều chỉnh đóng mở chậm/nhanh giúp xả khí, xả cặn, tinh chỉnh thời gian mở van, rất hữu ích khi vừa lắp đặt hoặc khi cần rửa hệ thống.

Ưu điểm của loại van điện từ phi 60 giảm áp 3 cổng coil

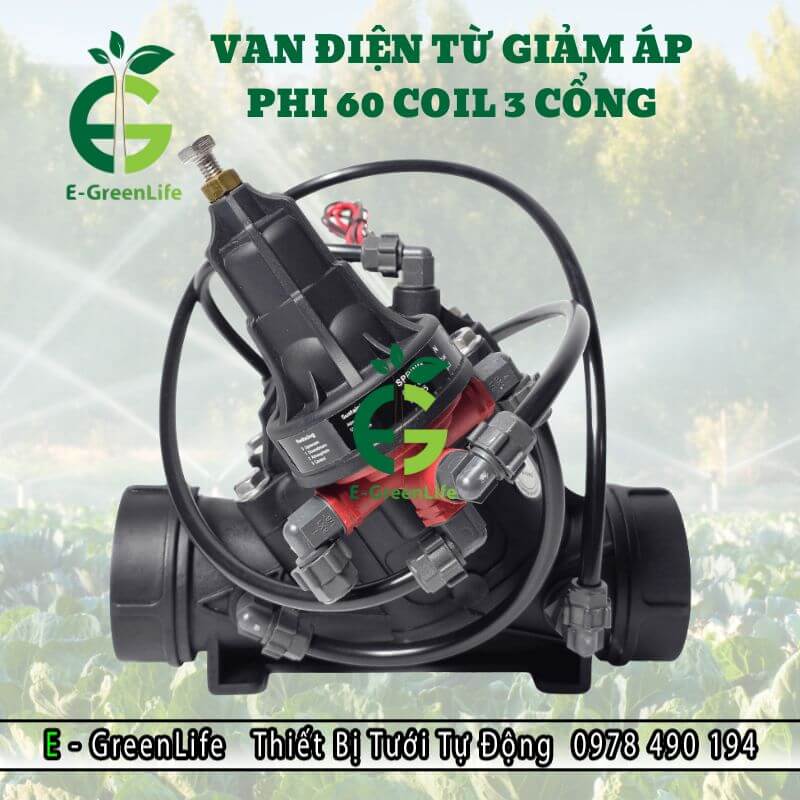

Hình ảnh Van điện từ giảm áp phi 60 coil 3 cổng

Loại van điện từ này có nhiều ưu điểm vượt trội so với các loại van khác cụ thể:

• 3 cổng coil nên bà con có thể sử dụng điện áp sử dụng linh hoạt: 220VAC/24VAC/24VDC
• Bộ van điện từ giảm áp có 2 chế độ đóng mở van: THỦ CÔNG BẰNG TAY và TỰ ĐỘNG BẰNG ĐIỆN
• Sản phẩm có thể điều chỉnh lưu lượng nước lớn hay nhỏ
• Bộ van điện từ phi 60 giảm áp 3 cổng coil hoạt động theo cơ chế màng lọc kép để bảo vệ lõi từ
• Cuộn hút được đổ nhựa cứng IP68 để chống nước hoàn toàn.
• Cơ chế đóng mở chậm để giảm sự phá hủy của nước.
• Thích hợp sử dụng cho môi trường nước, chất lỏng
• Khả năng chịu nhiệt tốt, nhiệt độ nước đi qua <50 độ, nhiệt độ bề mặt <80 độ
• Khả năng chịu áp lực và chống ăn mòn tốt: Thân vỏ được làm bằng Nhựa Nylon gia cường sợi thủy tinh nên rất bền và cứng cáp

Lợi ích khi bà con sử dụng van điện từ giảm áp phi 60 coil 3 cổng

Bà con sử dụng bộ van điện từ giảm áp phi 60 có 3 cổng điện áp linh hoạt giúp:

Bà con tiết kiệm công lao động, nhà sức hơn. Vì bộ van được kết nối với hẹn giờ tự động hoặc hệ điều khiển cho phép tưới theo lịch chính xác, ngay cả khi bà con không có mặt. Từ đó bà con giảm thời gian canh tưới, giảm nhân công, tưới đúng giờ giúp cây phát triển đều. Đặc biệt có ích với vườn lớn hoặc nhiều vùng.

Sử dụng bộ van điện từ trên giúp bà con yên tâm, ổn định áp lực, bảo vệ thiết bị tưới phía sau. Vì bộ giảm áp tích hợp giữ áp đầu ra cố định, tránh dao động gây hỏng béc/đầu nhỏ giọt. Điều này giúp bà con giảm chi phí thay thế đầu nhỏ giọt/béc, đảm bảo cây ở mọi vị trí nhận cùng lượng nước, nâng cao năng suất và tiết kiệm nước.

Hình ảnh Van điện từ giảm áp phi 60 coil 3 cổng E-GreenLife

Sử dụng bộ Van điện từ giảm áp phi 60 coil 3 cổng đảm bảo hoạt động bền bỉ, tiêu thụ điện thấp. Vì cơ chế pilot tự động điều khiển khiến coil chỉ thao tác phần nhỏ, không phải kéo trực tiếp van lớn giúp giảm tiêu thụ điện và giảm mài mòn. Van bền lâu, chi phí vận hành thấp, phù hợp dùng nhiều van trên cùng hệ thống.

Lắp đặt linh hoạt, dễ bảo trì được thiết kế cổng chuẩn, ống pilot và các chi tiết dễ tháo lắp giúp kỹ thuật viên hoặc bà con bảo dưỡng, thay màng, vệ sinh dễ dàng. Điều này giúp bà con giảm thời gian sửa chữa, hệ thống nhanh phục hồi, phù hợp môi trường nông nghiệp nơi cần sửa tại chỗ.

An toàn và đa dạng về nguồn điện bà con có thể linh hoạt tuỳ chọn như 220VAC/24VAC/24VDC phù hợp với nguồn lưới, biến áp hay nguồn pin/solar. Bà con dễ tích hợp với nhiều loại controller, hệ pin mặt trời hoặc nguồn điện nông thôn, tăng tính linh hoạt cho bà con ở vùng không có điện lưới ổn định.

• Vì bộ van điện từ giảm áp phi 60 coil 3 cổng giúp kiểm soát chính xác thời gian và áp lực tưới giúp phân phối nước phù hợp nhu cầu cây từng giai đoạn. Điều này giúp bà con yiết kiệm nước (quan trọng ở vùng khô hạn), giảm chi phí bơm, tăng hiệu quả sử dụng phân bón/lưu chất nếu tưới thuốc hoặc phân qua hệ.

E-Greenlife địa chỉ bán van điện chất lượng, bền bỉ, ship nhanh chóng

Mua van điện từ giảm áp tại E-Greenlife, bà con không chỉ mua được các phụ kiện tưới nước tự động cần thiết, hiệu quả, mà còn có đầy đủ thiết bị làm vườn bền bỉ, chất lượng. Đồng thời bà con còn được chia sẻ nhiều thông tin hữu ích trong việc chăm sóc vườn, làm nông. E-Greenlife ship hàng nhanh chóng, bảo quản thiết bị cẩn thận.

Ngoài ra, E-Greenlife có hơn 5 năm kinh nghiệm trong ngành cung cấp vật liệu, thiết bị nông nghiệp nên luôn sẵn sàng giúp đỡ, đồng hành cùng bà con, mang đến những giải pháp tiện ích, tiết kiệm chi phí, hiệu quả cao.

Bà con có thể dễ dàng đặt mua sản phẩm van điện từ giảm áp phi 60 coil 3 cổng ngay trên website khi bấm vào: MUA NGAY cạnh hình ảnh. Hoặc bấm CHAT ĐỂ ĐƯỢC TƯ VẤN nhanh chóng. Xin cảm ơn!
